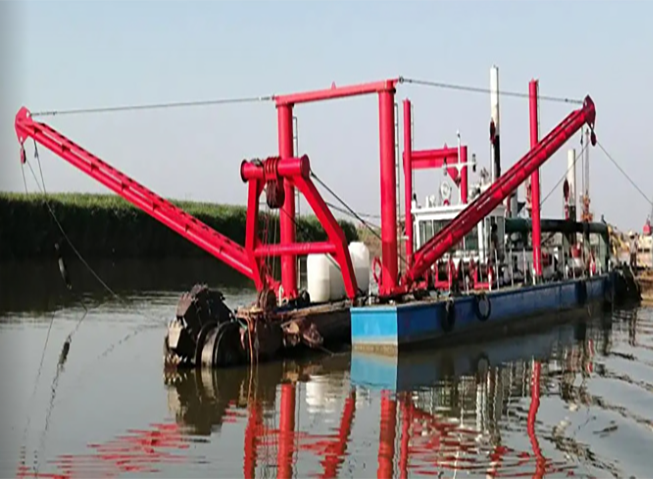

8 10 12 14nch fötu hjólaskýru

Stuttar upplýsingar Gildandi atvinnugreinar: Byggingarframkvæmdir, Energy&magnari; Námuvinnsla Staðsetning staðþjónustu: Indónesía, Indland, Bangladesh, Nígería Sýningarsalur: Bangladesh, Nígería Vídeó útfararskoðun: Veitt Vélarprófunarskýrsla: Veitt Tegund markaðssetningar: Heit vara 2021 Ábyrgð á kjarnahlutum: 1 ár Algerlega hluti: PLC, vél, lega, gírkassi, mótor, þrýstihylki, gír, dæla Ástand: Nýtt Tegund: Fatahjóladýpnarar, aftakanlegur mótum Dýpkun dýpkunar: 15 m, 15 m eða sérsniðin Drög: 1,0 cm Upprunastaður: Shandong, Kína Mál (hámark L * B * H): 32x7,5x2,0m Þyngd (hámark): 174t Vottun: ISO9001: 2015, ISO14001: 2015, CE Ábyrgð: 1 ár Þjónusta eftir sölu: Tæknileg aðstoð við myndband, Ókeypis varahlutir, á netinu

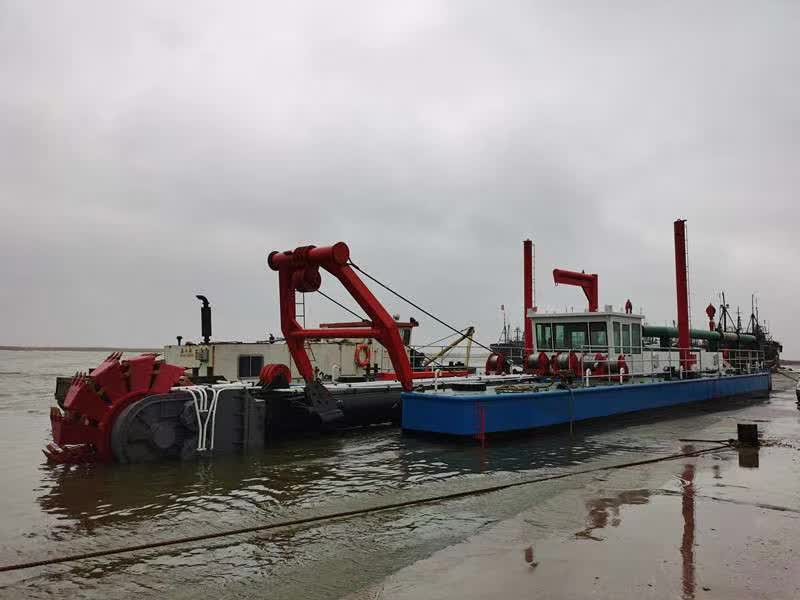

Þessi dýpkunarskip er, að undanskildum skurðhausnum, sambærilegur við sogskýli skurðarins. Snúningsöx skófthjólsins er hornrétt á skipsöxina. Hjólið inniheldur 10 - 14 opna eða lokaða fötu. Vegna smíði drifsins er erfitt að skipta um hjól og því minna algilt en sogskýlið fyrir skútu.

Er notkunarsvæðið það sama og skurðdýpkunarskipið, að undanskildu hörðu bergi. Þessi dýpkunarskip er oft notað á svæðum við stöðugar aðstæður, svo sem í sjónámu.

Þetta skip er lítill skúffuhjólaskurður, þar sem skófthjólið er skorið, mulið jarðvegur, myndað leðju og síðan með díselvél drifnum leðjudælu sog og flutt á tilnefndan stað. Skipið hefur mikla aðlögunarhæfni að jarðvegi og mikil afköst. Hentar fyrir harðan jarðveg, svo sem leir, möl, fínan sand og almennan silt. Drulldæla, fötuhjól eru úr háhitaþolnum malaefnum, fötuhjóli, staðsetningarhrúgulyftu, þvervindu, brúarvindu eru allt vökvadrif, vökvakerfinu er stjórnað af segulloka snúningsventli. Stjórnkerfinu er miðstýrt í stjórnherberginu. Skipið er hægt að útbúa með akkerisstöng, vagni og öðrum tækjum. Skipið' s fötu hjól drifbúnaður er smurður með olíu og sjálfstætt staðsett málm fljótandi innsigli hringur innsigli tæki.

Lítill skófluhjólaskurður: skrokkstærð: 29,00 metra langt skip 12,00 metra breitt gerð 4,00 metra djúpt

Grafa dýpt: 17 m

Losun: 2500 metrar

Afköst: 1600 rúmmetrar / klst

Drulldæluflæði: 8000 rúmmetrar / klst

Helstu vélarafl: 2400 kW stuðningur, vettvangsuppsetning, gangsetning og þjálfun, viðhald og viðgerðir á vettvangi

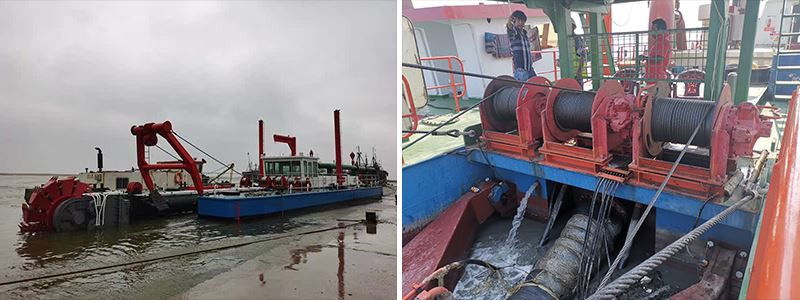

TB200 [8 tommu 800m3/h]
Dýpkunaraðili LOA	20.0m
Hull stærð (Lx BxH)	13.0x5.2x1.5m
Aðalpontóna (LxBxH)	8.3x2.2x1.5m
Hliðarpontóna (LxBxH)	11.0x1.5x1.5m
Uppbygging	kassa-strúktúr
Helstu vélarmerki&magnari; afl	□ Cummins 224kw
	□ ¨Jichai 220kw
	□ ¨Weichai 220kw
Aukavélarmerki&magnari; afl	Núll
Hafnarrafall	□ Cummins 20kw
	□ ¨Jichai20kw
	□ ¨Weichai20kw
Heildarafl	□ Cummins 244kw
	□ ¨Jichai240kw
	□ ¨Weichai240kw
Dýpkunar dæla	Warman tækni
Útblástursrör innerDia.	200mm
Höfuð	30m
Hámark dýpkun dýpkunar	8m
Vatnsrennsli	800m3/h
Fasta og afkastageta	160m3/h
Losunarvegalengd	800m
Cutterhead Dia.	1300mm
fötu hjól máttur	30kw
Drög	1.1m
Flutningur	65T
Vökvakerfi	PLC Siemens
Dráttarkraftur vírstrengja [Lyftivindill] * Magn	40KN * 1
Dráttarkraftur vírreipa [Traversingwinch] * Magn	40KN * 2
Aðgerðarherbergi	Stillanlegur stóll
	Hreyfanlegur hliðargluggi ，
	Loftkæling,
	PLCsystem
	signalLights og floodlights
Heildarþyngd	50T
Heildarolíunotkun	34L/H

TB250 [10 tommur 1000m3/h]
Dýpkunaraðili LOA	24.5m
Hull stærð (Lx BxH)	16.0x6.2x2.0m
Aðalpontóna (LxBxH)	11.6x2.2x2.0m
Hliðarpontóna (LxBxH)	14.0x2.0x2.0m
Uppbygging	kassa-strúktúr
Helstu vélarmerki&magnari; afl	□ Cummins 298kw
	□ ¨Jichai 330kw
	□ ¨Weichai 294kw
Aukavélarmerki&magnari; afl	Núll
Hafnarrafall	□ ¨Cummins 20kw
	□ ¨Jichai20kw
	□ ¨Weichai20kw
Heildarafl	þCummins 318kw
	□ ¨Jichai350kw
	□ ¨Weichai314kw
Dýpkunar dæla	Warman tækni
Útblástursrör innerDia.	250mm
Höfuð	30m
Hámark dýpkun dýpkunar	10m
Vatnsrennsli	1000m3/h
Fasta og afkastageta	200m3/h
Losunarvegalengd	1000m
Cutterhead Dia.	1300mm
fötu hjól máttur	50kw
Drög	1.2m
Flutningur	98T
Vökvakerfi	PLC Siemens
Dráttarkraftur vírstrengja [Lyftivindill] * Magn	40KN * 1
Dráttarkraftur vírreipa [Traversingwinch] * Magn	40KN * 2
Aðgerðarherbergi	Stillanlegur stóll
	Hreyfanlegur hliðargluggi ，
	Loftkæling,
	PLCsystem
	signalLights og floodlights
Heildarþyngd	60T
Heildarolíunotkun	45L/H

TB300 [12 tommur1500m3/h]
Dýpkunaraðili LOA	26.0m
Hull stærð (Lx BxH)	19.0x6.2x2.0m
Aðalpontóna (LxBxH)	11.6x2.2x2.0m
Hliðarpontóna (LxBxH)	16.0x2.0x2.0m
Uppbygging	kassa-strúktúr
Helstu vélarmerki&magnari; afl	□ Cummins 522kw
	□ ¨Jichai 450kw
	□ ¨Weichai 515kw
Aukavélarmerki&magnari; afl	Núll
Hafnarrafall	□ ¨Cummins 20kw
	□ ¨Jichai20kw
	□ ¨Weichai20kw
Heildarafl	□ Cummins 542kw
	□ ¨Jichai470kw
	□ ¨Weichai535kw
Dýpkunar dæla	Warman tækni
Útblástursrör innerDia.	300mm
Höfuð	40m
Hámark dýpkun dýpkunar	10m
Vatnsrennsli	1500m3/h
Fasta og afkastageta	300m3/h
Losunarvegalengd	1200m
Cutterhead Dia.	1350mm
fötu hjól máttur	60kw
Drög	1.3m
Flutningur	116T
Vökvakerfi	PLC Siemens
Dráttarkraftur vírstrengja [Lyftivindill] * Magn	50KN * 1
Dráttarkraftur vírreipa [Traversingwinch] * Magn	50KN * 2
Aðgerðarherbergi	Stillanlegur stóll
	Hreyfanlegur hliðargluggi ，
	Loftkæling,
	PLCsystem
	signalLights og floodlights
Heildarþyngd	70T
Heildarolíunotkun	78L/H

TB350 [14 tommur2000m3/h]
Dýpkunaraðili LOA	32.0m
Hull stærð (Lx BxH)	19.0x7.5x2.0m
Aðalpontóna (LxBxH)	13.8x3.5x2.0m
Hliðarpontóna (LxBxH)	19.0x2.0x2.0m
Uppbygging	kassa-strúktúr
Helstu vélarmerki&magnari; afl	□ Cummins 477kw
	□ ¨Jichai 540kw
	□ ¨Weichai 478kw
Aukavélarmerki&magnari; afl	□ ¨Cummins 224kw
	□ ¨Jichai220kw
	¨Weichai220kw
Hafnarrafall	□ ¨Cummins 30kw
	□ ¨Jichai30kw
	□ ¨Weichai30kw
Heildarafl	□ Cummins 731kw
	□ ¨Jichai790kw
	□ ¨Weichai728kw
Dýpkunar dæla	Warman tækni
Útblástursrör innerDia.	350mm
Höfuð	45m
Hámark dýpkun dýpkunar	12m
Vatnsrennsli	2000m3/h
Fasta og afkastageta	400m3/h
Losunarvegalengd	1500m
Cutterhead Dia.	1450mm
fötu hjól máttur	70kw
Drög	1.4m
Flutningur	174T
Vökvakerfi	PLC Siemens
Dráttarkraftur vírstrengja [Lyftivindill] * Magn	80KN * 1
Dráttarkraftur vírreipa [Traversingwinch] * Magn	80KN * 2
Aðgerðarherbergi	Stillanlegur stóll
	Hreyfanlegur hliðargluggi ，
	Loftkæling,
	PLCsystem
	signalLights og floodlights
Heildarþyngd	90T
Heildarolíunotkun	105L/H

Vöruheiti: Bucket Wheel Dredger

Vélarmerki: Cummins CAT Weichai Jichai o.fl.

Litur: samkvæmt beiðni viðskiptavina'

Hámarks dýpkunargeta: 2000m3 / klst

Losunarvegalengd: 1500m eða meira með hvatadælu

Umsókn: dýpkun, desilting, ána dýpkun, dýpkun hafnar, landgræðsla ...

þjónusta: góð þjónusta eftir sölu

gæði: bestu gæði í Kína verksmiðju

EIGINLEIKAR
1. Eins manns aðgerð.

Ser.	Fyrirmynd	Dæla	Dýpkun	Mál	Sog / losun	Vélar
		Stærð	Dýpt		Pípa Dia.	Kraftur
1	-TB200	500m3 / klst	1-8m	21*4.8*1.4m	250 / 200mm	224kw
2	-TB250	800m3 / klst	1-10m	25*5.2*1.6m	300 / 250mm	336kw
3	-TB300	1200m3 / klst	1-12m	27*5.4*1.6m	350 / 300mm	559kw
4	-TB400	2200m3 / klst	1-14m	33*6.4*1.8m	400 / 400mm	746kw
5	-TB450	3000m3 / klst	1.5-15m	38*7.3*2.0m	500 / 450mm	895kw
6	-TB500	3500m3 / klst	1.5-16m	40*7.8*2.0m	600 / 500mm	1231kw
7	-TB550	4500m3 / klst	1.5-18m	44*8.8*2.2m	650 / 550mm	1690kw
8	-TB600	6000m3 / klst	1.5-20m	48*9.0*2.4m	700 / 600mm	2190kw

2. Nýtt mjög árangursríkt skurðardrifskerfi

3. Áreiðanlegt vökvakerfi.
4. Ferskvatnskælikerfi
5. Algjörlega samsett og fullprófuð fyrir afhendingu.
6. Mjög einföld og hröð samsetning með reyndum verkfræðingum.
7. Venjuleg hönnun, sem gerir stuttan afhendingartíma kleift.
8. Venjulegir varahlutir fáanlegir frá lager.

10. Valfrjáls búnaður í boði.

8 tommu fötu hjól dýpkunarskip, 10 tommu fötu hjól dýpkunarskip, inch 12 tommu fötu hjól dýpkunarskip, 14 tommu fötu hjól dýpkunarskip

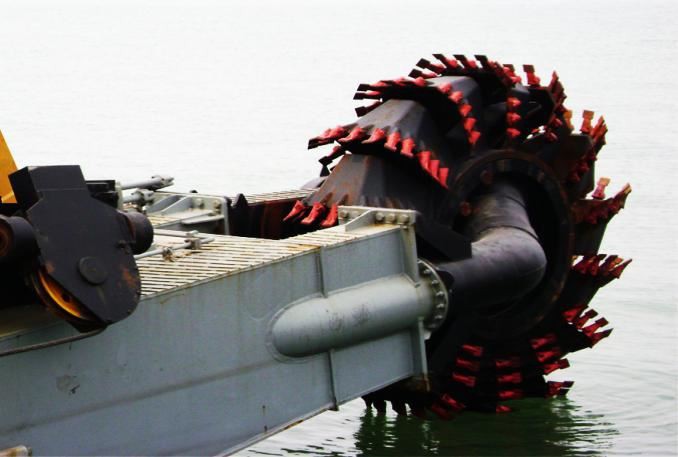

Skurðaraðferð á fötuhjóli og keðjufötu dýpkunarfötu svipuð, það sameinar kosti keðjufötu og rýmri tvö tæki. Bucket gröfu hjól tæki er aðallega samsett af snúnings fötu hjól, Roller Bearing akstur bol, stál leðju hopper og leðju sog pípa og öðrum helstu íhlutum. Snúningsfatahjólið er samsett úr fjölda botnlausa fötu úr stáli og tveimur brennsluhringja sem eru soðnir saman í heild; Hliðin á leðjufötu sem er ekki neðst er búin með aftengjanlegu slitþolnu blaði, þannig að auðveldlega er hægt að skipta um blað eftir slit. Snúningsstefna snúningshjólagröfunnar er á lengd, knúin áfram af fjölda lághraða, hás togs, radial stimpla vökvamótora (eða mótora). Fasta gerðin snýst ekki við drullufötu, er sett upp í innra snúningshjólfötinu, notkun stálsuðu uppbyggingar, í hlutum sem auðvelt er að klæðast, en einnig búin með skiptanlegum slitplötu.

Þegar fötuhjólið grafar botnfallið í neðansjávar jarðvegslaginu snýst fötuhjólið. Þegar botnleðjufötunni er snúið að neðri hlutanum er botnfall jarðvegslagsins grafið og hlaðið í leðjufötu. Þegar botnlausi fötinn heldur áfram að snúa efsta hlutanum, fer dýpkað botnfall sem er í fötunni í gegnum opið í neðri enda fötunnar (botnlaust) og neyðist til að renna út í föstu fötuna á milli tveggja snúningshringa með aðgerð fastur sköfum. Á þennan hátt getur það gert hvern snúnings botnlausan hoppara grafinn og borið botnfall, næstum öllu er hægt að hella í fasta hoppuna sína, blönduna af botnfallinu og vatninu í gegnum hylkið í sogsogspípuna og að lokum er sogið af drulludælunni. Viðurkenndar tölfræðilegar upplýsingar byggðar á hagnýtum áhrifum, þegar grafið er í harðan jarðveg, hefur skófthjólið 2: 1 til 3: 1 framleiðnihlutfall samanborið við grunn reamers og drullustyrkur getur náð 30 til 33%, en almennir reamers eru aðeins u.þ.b. 15%.

Fatahjól og almennur búnaður til samanburðar við eftirfarandi kosti:

(1) fötuhjólið hefur enga fötu botn, árangur námuvinnslu er góður, skurðkraftur fötuhjólsins er stærri en reaperinn, hentugur til að grafa harðan jarðveg og þéttan sand og fyrir alls konar jarðveg getur hann fengið stöðugan hár styrk framleiðslu.

(2) fötu hjól dýpkun flatneskja er betri, fötu hjól leka er minna.

(3) sköfu er komið fyrir á fötuhjólinu, sem getur falið í sér afgangs mold sem er fastur á fötu líkamanum í soghólfið.

(4) Dýpkunin hefur ekki áhrif á breytinguna á sveiflustefnu og hægt er að grafa hana stöðugt og á áhrifaríkan hátt og stefna drulluskurðar er alltaf frá botni.

(5) í dýpkunaraðgerðinni er sléttur gangur, titringur og hávaði mjög lítill.

(6) hægt er að minnka uppsett afl miðað við almenna sogskýlu skurðarins.

1. Afköst framleiðslunnar á klukkustund?

2. Hámark dýpt og styrkur slurry?

3. Losunarfjarlægð og stærð efnis?
